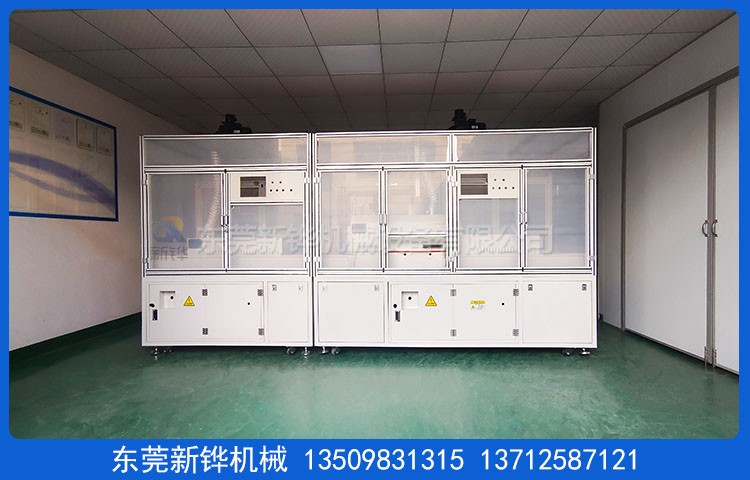

设备名称:马达冷却隧道炉
设备型号:XHSOT-1.7-03
机台电源:AC380V 3φ 50HZ 3KW
设备尺寸:长1700 × 宽1000 × 高2200mm（以实物为准）
冷却尺寸:长1000 × 宽640 × 高100mm
机台结构:入料口高度:100mm ，进料段:350mm ，冷却段:1000mm ，出料段:350mm。
机台定位:治具面距离地面980±20mm ，装置承重M20脚杯 ， 3寸脚杯便当设备的牢固和多段拼接。
外箱材质:T1.5mm 厚冷板折弯增强焊接加工 ，打磨防锈。
机架材质:T2.5*40*40mm 铁方通焊接成型 ，机架整体封板。
机台颜色:马达冷却隧道炉经防锈处理后静电高温粉体涂装 ，客户指定颜色。
型材机罩:欧标铝型材40*40*1.8mm+5.0亚克力。
冷却温度:产品150±20℃冷却到28℃。
冷却方法:顶部进风装置导向高速电扇+排热抽风风机。
输送链板:弯板链条+铝板L390mm*W38mm*H15mm+承放治具板+牢固销钉 ，上/下料定位+光电检测产品 ，前后装置二次定位装置 ，机械手放/取料。
输送动力:松下A6带宁静插伺服+减速电机速度可调。
宁静�；�:马达、过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际宁静标准。
防护标识:所有带电外露部位加装绝缘�；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制 ，情况相对湿度40%-50%,温度为20-30摄氏度。
售后效劳:设备自送货之日起质保期为壹年 ，质保期内爆发非人为质量问题免费维修。
培训效劳:免费提供日常维护、技术咨询、故障处理等培训内容,未必期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道 ，以双方签定的技术协议书为标淮 ，验收时间为5-7天。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定条约收到订金确定图纸40天出货。
东莞3377体育烘干设备厂家生产:马达冷却隧道炉,烘烤冷却隧道炉,冷却隧道炉,高温马达冷却炉,马达固化冷却炉,烘烤冷却炉,烘烤隧道炉,固化隧道炉,点胶隧道炉,高温隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 海内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内情况温度影响较��； 多种加热及运风方凭据产品设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
