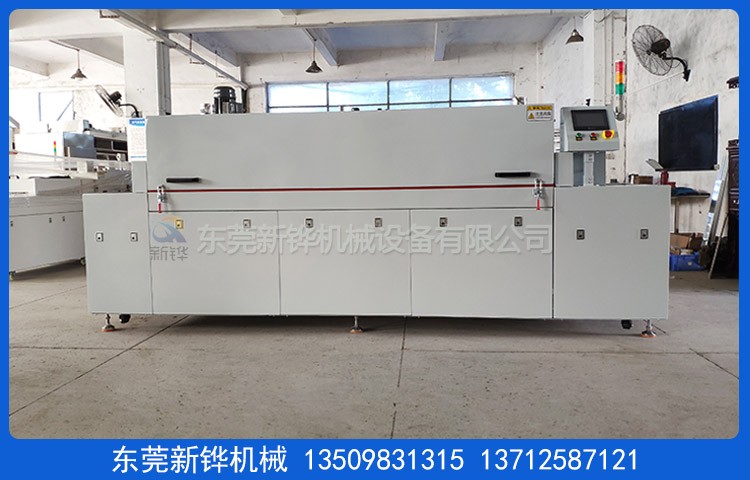

设备名称:硅胶涂布隧道炉
设备型号:XHSO-5.2-1.5-4R
机台电源:AC380V 3φ 50HZ 52KVA 80A
烘烤尺寸:长4000×宽1150×高450mm（内空尺寸）
外形尺寸:长5200×宽1470×高1500mm（以实物为准）
机台结构:入料口高度450mm,进料段500mm（网带下方滴水盘配排水口）,恒温段2*2000mm（2节）,冷却段700mm,进出炉口装置气帘隔离热风外溢。
检修方法:两侧开400*300mm检修门,便当检修及清洁保养。
机台定位:装置承重M20脚杯,3寸脚杯便当设备的牢固和4段拼接。
内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊包管炉内清洁。
外箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊包管炉内清洁。
机架材质:T1.5*40*40mm304#不锈钢焊方通接成型,机架四面封板。
机台颜色:外箱外貌打磨焊点后拉丝,坚持不锈钢本色。
保温质料:耐高温白色硅酸铝保温,保温层厚度100mm。
门密封条:?20mm耐高硅胶密封条密封处理,美观无污染。
温度规模:硅胶涂布隧道炉常用温度150℃,最高温度:常温～MAX250℃可调,温控精度控制规模±2℃,炉内单点丈量空炉温差±5℃（第一段约1米为产品进料升温期区不在测温温差规模内）。
操作系统:触摸屏+PLC控制器+四路温度�？槭涑隹刂芐SR,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶,参数设定读取:风机、加热、速度、温度曲线。
运风电机:长轴型高温马达四组配强力型多翼式风轮,经过风道疏散循环运风设计,均匀性佳。
进排风口:排风口:2*￠90mm可调理风阀。
加热功率:SUS304不锈钢电热管,升温状态:48KW,恒温状态:24KW。
升温速率:约5℃/min,空炉常温～150℃约需时间30分钟。
输送链网:宽1100mm304#不锈钢2052中孔链条+串杆+网带。
输送高度:硅胶涂布隧道炉高750±30mm可调。
输送动力:减速电机、链轮、链条传动发动链网运行变频器调速,速度:0.1-1m/min任意调理。
冷却方法:多排可调理角度冷却小电扇,烘烤温度150度,冷却时间1.5分钟产品外貌温度约60度,烘烤温度200度,冷却时间1.5分钟产品外貌温度约85度,。
宁静� ；�:超温停止加热并警报装置、马达、电热过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⒙┑缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际宁静标准。
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz 三相五线制,情况相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
售后效劳:设备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修。
培训效劳:免费提供日常维护、技术咨询、故障处理等培训内容,未必期对设备使用状况进行质量跟踪
验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定条约收到订金之日起30天完成（不含法定节假日）
东莞3377体育烘干设备厂家生产:硅胶涂布隧道炉,硅胶压延涂布隧道炉,烘干隧道炉,涂布烘干隧道炉,硅胶烘干隧道炉,硅胶加工隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 海内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内情况温度影响较�� ； 多种加热及运风方凭据产品设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
