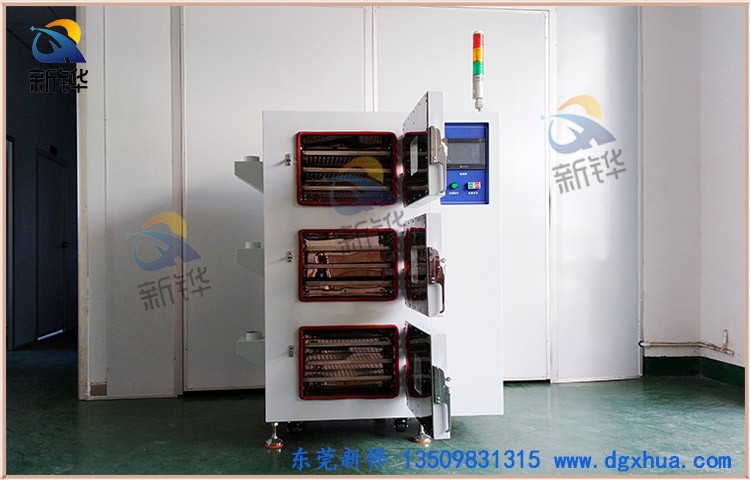

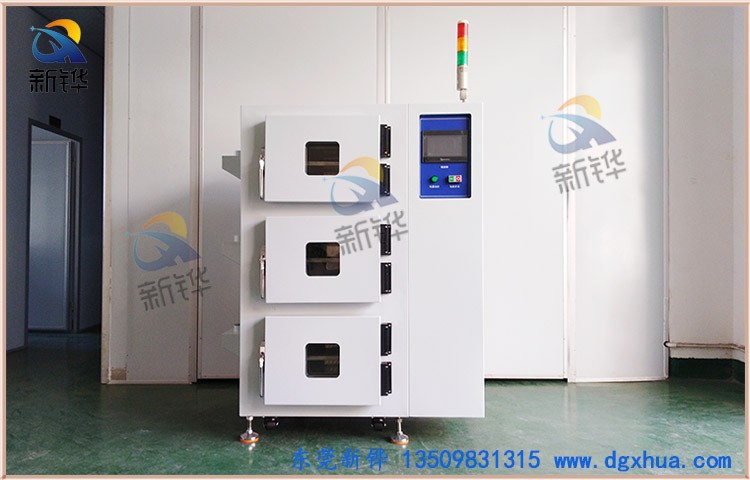

设备名称:三门热风烤箱
设备型号:XHMO-1F-3R
机台电源:AC380V 3∮ 50HZ 10.5KVA
内箱尺寸:长420×宽310×高300mm*3箱(每箱独立控制)
外箱尺寸:长1080×宽850×高1470mm(以实物为准)
开门方法:三个单开门,侧门扣,电箱置于右侧方.
装置定位:万向脚轮脚杯(客户提供).
托盘:20个,接纳201#冲孔8*20mm,宽400*宽300*高20mm
层架:每箱分3层,牢固托架层高约80mm
机台定位:装置承重M20脚杯,3寸脚杯便当设备的牢固和多段拼接.
内箱材质:T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,包管炉内清洁.
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.
均匀度:±2%(空载测试)
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温质料:白色硅酸铝保温,保温层厚度80-100mm.
门密封条:?20mm耐高硅胶密封条密封处理,美观无污染.
温度规模:室温~MAX180℃,常用温度130℃.
温度控制器:接纳欧姆龙温控器配合SSR继电器控制温度,温度通讯至触摸屏可检察实时温度数据,触摸屏配32GU盘生存温度数据纪录6个月,提供以太网供MES系统读取数据,輸入模式為精密 K型熱电偶,温控系统具备自动整定和PID参数的自动校正功效.
运风方法:经过风道疏散后左右运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达4组配强力型多翼式风轮.
触摸屏:7寸威纶.
可编程控制器:基恩士.
进排风口:进风口:¢90mm调理风盘,排风口:¢90mm可调理风阀.
加热器:高温不锈钢电热器.
加热功率:9KW,单箱功率3KW.
计时方法:恒温抵达自动计时,计时完成报警提示并切断加热.
宁静�;�:漏电断路器,电源逆向避免器,超温停止加热,马达及电热过电流,控制回路短路及过载等�;げ⒕ㄗ爸�…合乎国际宁静标准.

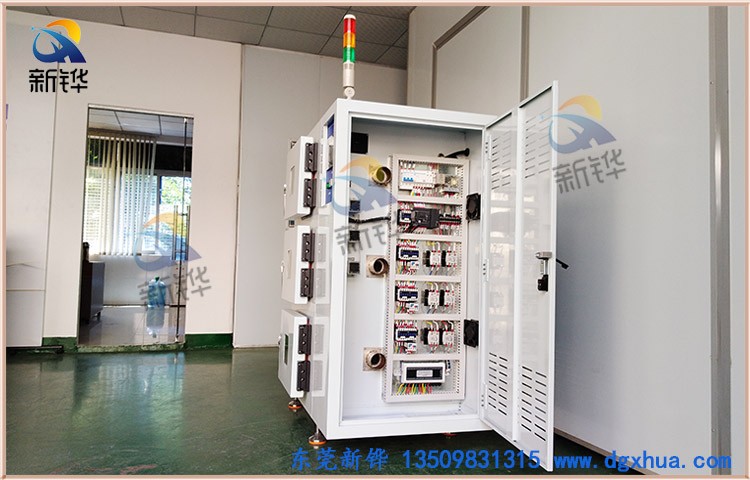

防护标识:所有带电外露部位加装绝缘�;ふ�,危险处贴有警示标识,电柜防护品级IP54.
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情况相对湿度40%-50%,温度为20-30摄氏度,烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》;GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后效劳:设备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修;质保期外设备配件损耗造成的故障本公司酌情收取工本费;免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容;免费提供日常技术咨询和故障处理效劳,未必期对设备使用状况进行质量跟踪.
验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书,操作手册,主要部件说明书,软件备份各1份.
奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘;内部洁净无尘; 双重超温�;�,宁静更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 海内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内情况温度影响较��; 多种加热及运风方凭据产品设定;节能省电、宁静环保。 | 可充氮气气氛�;�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※凭据烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度纪录仪 | |||
进口多通道彩屏无纸纪录仪 | ![]() | 进口多通道有纸纪录仪 | ![]() |
进口PARTLOW圆图温度纪录仪 | ![]() | 进口YOKOGAWA 48通道温度纪录仪 | ![]() |
纪录组 | |||
手提式温度纪录器组 6点 | ![]() | IR 电脑温度纪录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
运动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
